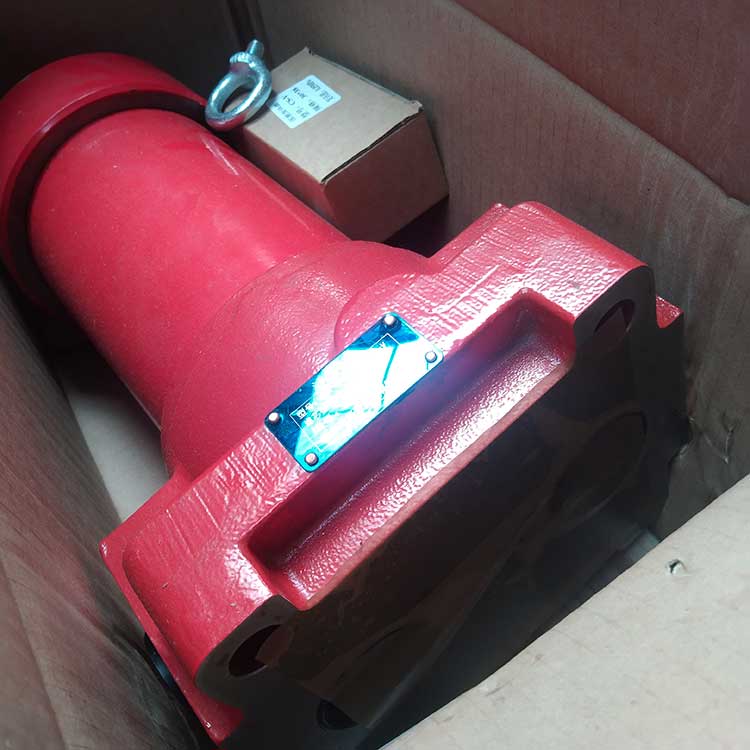

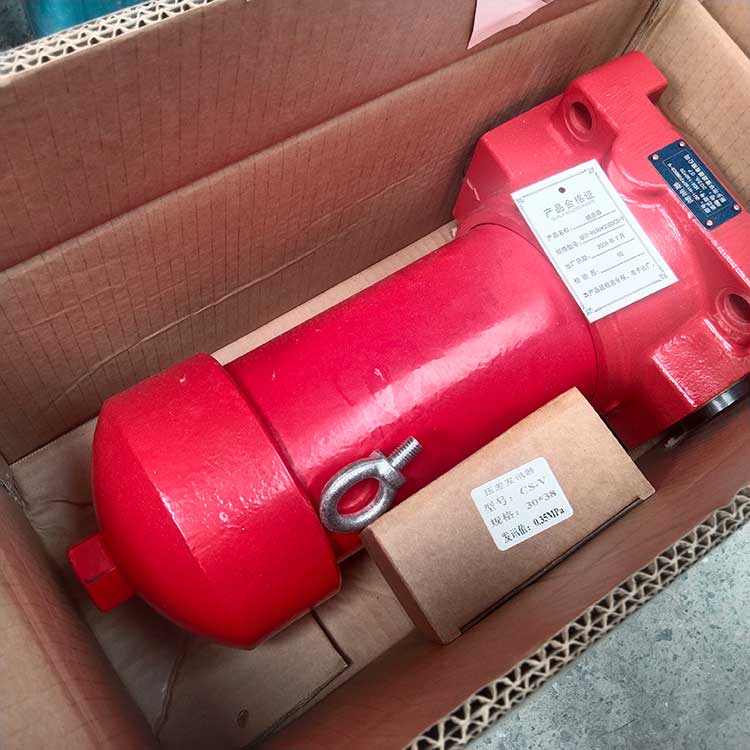

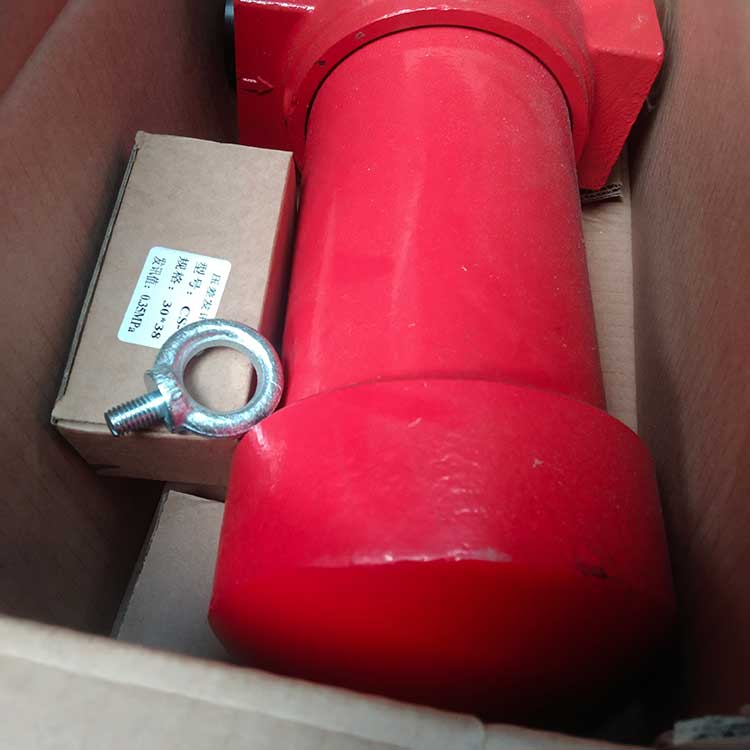

供應壓力管路除雜用QUI-H160×20BDCS-V濾油器

一、核心作用
油過濾器（濾油器）主要用于液壓油、潤滑油、齒輪油、柴油、機油等油品，核心功能：
攔截固體雜質：金屬磨屑、粉塵、密封膠粒、銹蝕顆粒、油泥；
保護泵、閥、油缸、軸承、齒輪等精密元件，避免磨損、卡滯、內泄；
延長油品使用壽命，降低設備故障率；
部分高精度濾器可吸附水分、膠質、積碳。

二、按安裝位置分類（液壓系統最常用）
1. 吸油過濾器（吸油濾）
安裝：油泵吸油口，浸入油箱油液內
精度低：一般 80～180μm，防止大顆粒進入油泵
特點：流通面積大、阻力小；嚴禁堵塞，否則油泵吸空、氣蝕損壞
缺點：不易維護，油箱內部更換麻煩
2. 壓力管路過濾器（高壓濾）
安裝：油泵出口、高壓油路
精度高：3～20μm，承受系統高壓（7～35MPa）
作用：保護閥組、伺服閥、精密執行元件
標配：壓差發訊器、旁通閥；濾芯堵塞自動報警，壓差過高旁通開啟防止斷油
3. 回油過濾器（回油濾）
安裝：系統回油箱管路，低壓工況
精度：5～30μm，過濾整個系統回流雜質
優勢：拆裝方便，維護簡單，中小型設備標配
結構多集成油箱頂部，帶磁鐵吸附鐵屑
4. 旁路過濾器（離線精濾）
獨立小循環，不影響主油路
超高精度 1～3μm，長期在線去除微小顆粒、水分
適用于伺服系統、機床、液壓站、注塑機、大型工程機械
5. 加油過濾器（加油口濾）
油箱加油口簡易濾網，防止加注時外界灰塵進入，精度低。

三、濾芯材質與過濾精度
1. 常用濾芯材質
金屬編織網
不銹鋼絲網，粗過濾 80～200μm，可清洗重復使用，耐高溫，適合大雜質預處理。
金屬燒結網 / 燒結氈
多層不銹鋼燒結，精度 5～40μm，強度高、耐高壓、耐腐蝕，可沖洗，液壓高壓濾常用。
玻璃纖維玻纖（主流高精度）
超細纖維，3μm/5μm/10μm，納污容量大，過濾效率高，一次性不可清洗；伺服、精密液壓標配。
紙質濾芯
成本低，機油、柴油濾清器多用，精度 10～30μm，納污一般，一次性。
復合濾材（玻纖 + 無紡布 + 吸附層）
除顆粒外可吸附微量水分、油泥，工業潤滑油站專用。
磁性濾芯
內置強磁，專門吸附鐵磁性磨粒，常搭配濾網復合使用。
2. 過濾精度單位 μm（微米）
1μm：超精，伺服、高精度機床
3～5μm：標準精密液壓系統
10～20μm：通用液壓、潤滑站
50μm 以上：粗過濾、吸油口保護
